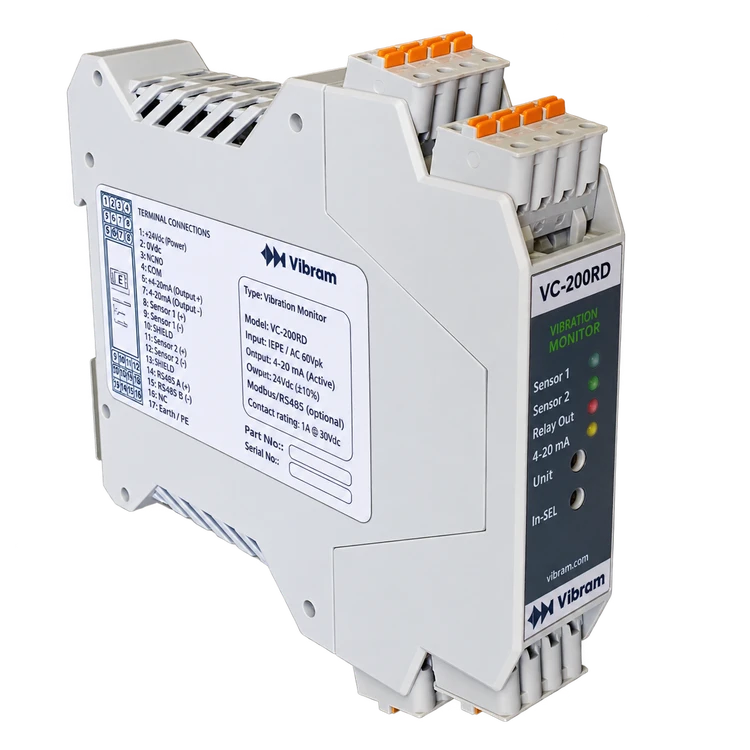

VC200RD Ters Dönüş Algılama Modülü
VC200RD-Ters Dönüş Monitörü, ters dönüş olayını erken bir aşamada tespit etmek için kullanılır. Bu modül, özellikle pompalar, hidrolik türbinler ve kompresörler gibi makinelerde çok faydalıdır. Bu tür makineler, yanlış bir işlem durumlarında yanlış yönde dönebilir ve bu da makineye zarar verebilir.
Bu sinyal şartlandırıcı, giriş frekans darbelerini kabul eden ve frekans seçilen bir değerin altına düştüğünde bir çıkış tetikleyen bir sıfır hız/durma noktası monitörüdür. İki başlangıç aşırı geçiş değeri mevcuttur. Bu ünite ayrıca dönüş yönünü belirlemek için de kullanılabilir. Mevcut tanı LED'leri, dönüş algılama, limit tetikleme göstergesi, güç açık ve donanım hatası göstergesi bulunur.
- İki hız girişi
- Eddy current/manyetik/fotoelektrik deplasman transdüseri (TTL darbesi)
- Yapılandırılabilir tetikleme kenarı
- İki çıkış rölesi
- Dönüş yönü göstergesi
- Durma dedektörü
- DIN ray montajı
- Push-in tip bağlantı terminalleri
- Röle enerjilenme ve enerjiden çıkarma seçeneği
- Dört LED göstergesi
- 2 KHz frekans tepkisi
Giriş: Analog/dijital çıkış hız transdüseri (Eddy current/manyetik/fotoelektrik)
Frekans Aralığı: 0.1 Hz - 2 kHz
Çalışma Modu: Ters dönüş ve durma koruması
Durma: Ayarlanabilir (0.1, 0.5, 2, 10 Hz)
Ters Dönüş Algılama: Minimum örtüşme ~ 125µs
Tetikleme Kenarı: Ayarlanabilir darbe seviyesi
Minimum: Durma için > 200µs
Pulse Süresi: Dönüş yönü için > 250µs
Güç Girişi: +24 V DC (50 mA)
Röle 1: Durma
Röle 2: Ters dönüş algılama
Çıkış Röleleri: 2 SPDT, 1A Form C 24Vdc
Durum LED'leri: 4 (Giriş 1/Giriş 2 Durma/ters dönüş)
Gövde Malzemesi: Plastik
Montaj: DIN Ray TS35
Boyutlar: 134 x 99 x 22.5 mm (Y x D x G), BNC dahil
Bağlantılar: Takmalı Klips
İletken Boyutu: 0.5 ila 4.0 mm
Ağırlık: 110 g (nominal)
Güç: 1.5 W
Çalışma Sıcaklık Aralığı: 0 ila 55 ºC
Kurulum Kategorisi (IEC664): II
Ekipman Sınıfı (IEC536): III
EMC: EN61326-1:2013
